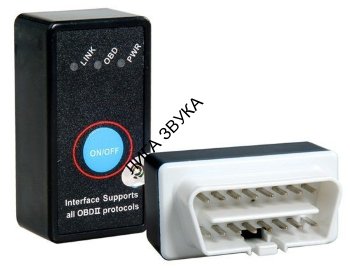

Автосканер ELM-327 OBD (BlueTooth) с кнопкой включения

ART 106987
Склад Москва: В наличии
2 500

Автосканер ELM-327 OBD (BlueTooth) с кнопкой включения

Адаптер ELM327 - это маленькая электронная "коробочка" с большими возможностями для изучения особенностей работы двигателя, совершенствования навыков управления им, диагностики его неисправностей!

Благодаря OBD-II адаптеру вы сможете узнать:

  • в каких режимах двигатель потребляет меньше всего топлива;
  • при каких оборотах становится неимоверно "прожорливым";
  • что нужно делать, что бы быстрее ускориться при обгоне или трогании с места;
  • получить массу другой ценной информации о работе подсистем двигателя.

Сканер диагностического интерфейса ELM327 OBD-2 (OBD-II) позволит превратить почти любой навигатор, планшет или смартфон в полноценный автомобильный бортовой компьютер с функцией сканирования и сброса ошибок (Chek Engine).

Возможности адаптера ELM 327

Автомобильный сканер OBD-2 интерфейса, адаптер ELM 327, позволяет вывести на экран навигатора, смартфона, планшета широчайший объём информации о работе двигателя и его подсистем: системы зажигания, выхлопа и других.

Основные возможности адаптера ELM327:

  1. Чтение диагностических кодов ошибок, выдаваемых Блоком управления автомобиля, их автоматическая интерпретация.
  2. Очистка архива ошибок и выключение лампочки «Check Engine» на приборной панели.
  3. Считывание значений различных автомобильных датчиков, включая:
  • Обороты двигателя
  • Температура охлаждающей жидкости
  • Нагрузка двигателя
  • Состояние топливной системы
  • Скорость движения автомобиля
  • Мгновенный расход топлива
  • Средний расход топлива
  • Абсолютное давление воздуха
  • Угол опережения зажигания
  • Температура всасываемого воздуха
  • Массовый расход воздуха
  • Положение дроссельной заслонки
  • и многие другие

Всего, в зависимости от производителя автомобиля, для считывания доступно от 20 до 100 параметров работы различных его систем. Проаналировав все эти параметры с помощью соответствующих программ можно получить бесценные сведения о двигателе вашего автомобиля. Данная информация может быть использована:

  • для диагностики текущего технического состояния автомобиля - это особенно важно для раннего предупреждения неисправностей уже не новых автомобилей;
  • для мгновенной диагностики сотояния приобретаемых б/у автомобилей;
  • для совершенствования экономичного стиля вождения автомобиля: контролируя мгновенный и средний расход топлива, ускорение при разгоне и торможении;
  • для определения динамических и скоростных характеристик авто (время разгона до 100 км/ч, время прохождения круга) на различного рода спортивных мероприятиях.

Требования к навигаторам, планшетам, смартфонам для подключения OBD-2 адптера

Адаптер ELM327 OBD можно подключить к любому планшету или смартфону с операционной системой Андроид, а также к некоторым навигаторам с операционной системой WindowsCE. Для подключения мобильные устройства должны обладать одним из интерфейсов: WiFi, Bluetooth или стандартным USB-портом. В зависимости от используемого для подключения интерфейса необходимо выбирать соответствующую модификацию адаптера OBD-2.

Как работает OBD-2 адаптер и куда его подключать?

"Сердцем" любого адаптера ELM327 является одноименная специализированная микросхема - PIC-контроллер ELM327, производимая канадской компанией "ELM Electronics" с разработанной ими же оригинальной прошивкой. Основной задачей адаптера является преобразование данных, получаемых из электронного блока управления (ЭБУ, ECU) автомобиля,  в формат, понятный считывающему их компьютеру (автонавигатору, планшету, смартфону).  Данные от ЭБУ поступают в pic-контроллер адаптера ELM 327 в формате одного из пяти протоколов, заданных стандартом OBD-2.

Первоначально стандарт OBD-II (On-board diagnostics) был разработан в США экологическими организациями и навязан автопроизводителям, но в период с 1996 по 2001 г. он был поддержан практически всеми ведущими производителями автомобилей, не только США, но и всего мира. Стандарт OBD-2 обязывает оснащать электронные блоки управления автомобилем системой контроля параметров работы двигателя и считывания другой диагностической информации. Для считывания этой информации почти все современные автомобили оснащаются стандартизованным OBD-2 разъёмом с 16 контактами, к которому и подключается адаптер ELM-327. Найти OBD-2 разъём несложно, он обычно расположен в доступном месте в салоне автомобиля - в одной из штатных ниш приборной панели или в бардачке.

Разновидности адаптера ELM 327

Все производимые OBD-2 адаптеры на базе микросхемы ELM 327 различаются:

  • версией прошивки
  • интерфейсом соединения с внешним компьютером (планшетом, смартфоном, навигатором)

Версия прошивки адаптера ELM327

Исторически микросхемы ELM327 производились с тремя версиями прошивок:
  • elm327 v 1.3a
  • elm327 v 1.4b
  • elm327 v1.5

Помимо прочих усовершенствованных характеристик, важнейшим их отличием является наличие в версиях 1.4b и 1.5 "спящего" режима. Это позволяет сохранить заряд автомобильного аккумулятора, если предполагается использовать OBD-II адаптер длительное время, не вынимая его из разъема.

Соответственно, самая актуальная прошивка на сегодня - elm327 v1.5.

Интерфейс соединения с внешним компьютером (планшетом, смартфоном, навигатором)

По своей сути, любая микросхема ELM327 является преобразователем электрических интерфейсов: с одной стороны к ней подключается автомобильный интерфейс OBD-II, а с другой стороны - интерфейс RS232 (тот самый COM-порт, что был когда-то на всех компьютерах и к которому подключались "мышки"). Для удобства соединения адаптера ELM327 с современными планшетами (смартфонами, навигаторами и прочими компьютерами) со стороны интерфейса RS232 установлена дополнительная микросхема, преобразующая его в один из современных интерфейсов:

  • WiFi
  • Bluetooth
  • USB

Категории: Автоэлектроника
