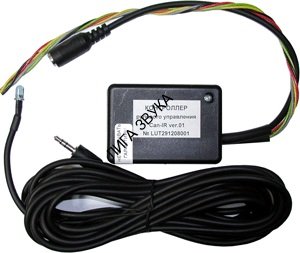

С помощью КРУ KENWOOD IR посредством штатных кнопок управления аудиосистемой на руле можно управлять нештатным головным устройством KENWOOD, имеющим ИК-приемник и поддерживающим ИК-пульт, так и имеющим вход для проводного джойстика. Выбор автомобиля осуществляется при помощи перемычек, расположенных со стороны жгута проводов.
Назначение проводов КРУ
- красный – BATT (+12В постоянный).
- желтый – ACC (+12В от замка зажигания). Красный и желтый провода не объединять!!!
- черный – GND (земля).
- зеленый – аналоговый вход для сигналов с кнопок на руле. Подключается к проводу, обозначенному REM.LINE1.
- серый (используется только для Toyota и Nissan) – аналоговый вход для сигналов с кнопок на руле. Подключается к проводу в автомобиле, обозначенному REM.LINE2.
- кабель с разъемом «миниджек» - выход для подключения к а/магнитолам KENWOOD, имеющим ответный разъем (вход для проводного управления).
Перемычки для выбора автомобиля
- Ford-1 – Focus II, C-Max, S-Max, Fusion, Mondeo (от 2007), Galaxy (от 2007), Kuga, Jaguar S-type и X-type
- Ford-2 – Explorer 2007
- Ford-3 – Explorer, Expedition, Lincoln Navigator
- Nissan-1 – Maxima, Micra, Note, Patrol, X-trail, Murano, Pathfinder (без штат.монитора) и Qashqai (без штат.монитора)
- Nissan-2 – Pathfinder и Qashqai (со штатными мониторами)
- Honda-1 – Accord 2006, CR-V 2007
- Honda-2 – CR-V 2003, Acura MDX
ХАРАКТЕРИСТИКИ
- Напряжение питания (BATT) 11 – 15 В
- Макс. потребляемый ток по цепи BATT 40 мА
- Напряжение АСС 10 – 15 В
- Потребляемый ток по цепи АСС 1 Ма
- Потребляемый ток при отсутствии АСС 6 мкА
- Макс. потребляемый ток 40 мА
- Диапазон рабочих температур –40оС, +85оС
- Габаритные размеры 45x65x21мм
