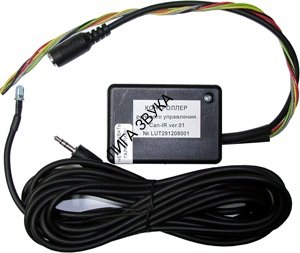

Контроллер рулевого управления Clarion IR (версии 0.1 и 0.2)

С помощью КРУ CLARION IR посредством штатных кнопок управления аудиосистемой на руле можно управлять нештатным головным устройством CLARION, имеющим ИК-приемник и поддерживающим ИК-пульт, так и имеющим вход для проводного джойстика. Выбор автомобиля осуществляется при помощи перемычек, расположенных со стороны жгута проводов. Версии 0.1 и 0.2 отличаются моделями головных устройств Clarion, которыми управляет КРУ. Например, КРУ Clarion IR 0.2 управляет MAX385VD, MAX386VD

• красный – BATT (+12В постоянный).
• желтый – ACC (+12В от замка зажигания). Красный и желтый провода не объединять!!!
• черный – GND (земля).
• зеленый – аналоговый вход для сигналов с кнопок на руле. Подключается к проводу, обозначенному REM.LINE1.
• серый (используется только для Toyota и Nissan) – аналоговый вход для сигналов с кнопок на руле. Подключается к проводу в автомобиле, обозначенному REM.LINE2.
• кабель с разъемом «мини-джек» - выход для подключения к а/магнитолам CLARION, имеющим ответный разъем (вход для проводного управления).

Перемычки для выбора автомобиля

• Ford-1 – Focus II, C-Max, S-Max, Fusion, Mondeo (от 2007), Galaxy (от 2007), Kuga, Jaguar S-type и X-type
• Ford-2 – Explorer 2007
• Ford-3 – Explorer, Expedition, Lincoln Navigator
• Nissan-1 – Maxima, Micra, Note, Patrol, X-trail, Murano, Pathfinder (без штатного монитора) и Qashqai (без штатного монитора)
• Nissan-2 – Pathfinder и Qashqai (со штатными мониторами)
• Honda-1 – Accord 2006, CR-V 2007
• Honda-2 – CR-V 2003, Acura MDX

ХАРАКТЕРИСТИКИ

• Напряжение питания (BATT) 11 – 15 В
• Макс. потребляемый ток по цепи BATT 40 мА
• Напряжение АСС 10 – 15 В
• Потребляемый ток по цепи АСС 1 Ма
• Потребляемый ток при отсутствии АСС 6 мкА
• Макс. потребляемый ток 40 мА
• Диапазон рабочих температур –40оС, +85оС
• Габаритные размеры 45x65x21мм
