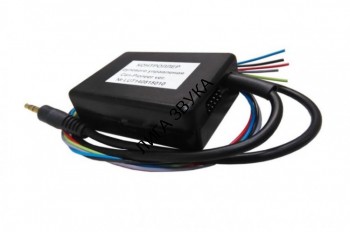

С помощью КРУ CAN-Pioneer посредством штатных кнопок управления аудиосистемой на руле можно управлять нештатным головным устройством Pioneer, имеющим вход для подключения проводного джойстика. Возможно подключение к автомобилям с управлением по CAN-шине. Выбор автомобиля осуществляется при помощи перемычек, расположенных на корпусе КРУ со стороны жгута проводов. Комбинацией двух левых перемычек задается тип автомобиля, а двумя правыми – тип автомагнитолы.
Адаптер подходит для следующих автомобилей:
- Alfa Romeo 156, Brera
- AUDI A3 до 2011, A4 до 2007, TT A6 до 2004
- BMW E90, E60, E70
- Citroen C5 (2007), Berlingo
- Chrysler с CAN-BUS (высокоскоростная)
- Chrysler с CAN-BUS (низкоскоростная)
- Honda CR-V 2013
- Mercedes-Benz W203, W211, Vito W164, W220, Viano, W463(рестайл.)
- Opel Astra H, Corsa D, Zafira B, Meriva A, Antara
- Peugeot 407, 308, Partner, Boxer родная магнитола должна быть RD4
- Porsche Cayenne до-2010
- Porsche Carrera 2010 Cayenne 2010+
- Renault Clio III, Duster
- Seat Altea
- Skoda Octavia, Superb 2012-2013.
- VW Passat B5+, B6, Golf-5, Multivan T5, Tiguan Touareg (только громкость)
- VW Polo Sedan
- Volvo S80-I, S60, XC90, XC70-I V70-II
Назначение проводов КРУ
- красный – BATT (+12В постоянный).
- желтый – ACC (+12В от замка зажигания). Вместо ACC можно соединить с выходом автомагнитолы «управление усилителем» Красный и желтый провода вместе не объединять!!!
- черный – GND (земля).
- зеленый – шина CAN H (CAN+).
- серый – шина CAN L (CAN-).
- кабель с разъемом «миниджек» - выход для подключения к головному устройству.
Установить при подключении магнитол с обучаемым резистивным интерфейсом руля (в дополнение к перемычкам выбора автомобиля.
ХАРАКТЕРИСТИКИ
- Напряжение питания (BATT) 11 – 15 В
- Макс. потребляемый ток по цепи BATT 40 мА
- Напряжение АСС 10 – 15 В
- Потребляемый ток по цепи АСС 1 Ма
- Потребляемый ток при отсутствии АСС 6 мкА
- Макс. потребляемый ток 40 мА
- Диапазон рабочих температур –40оС, +85оС
- Габаритные размеры 45x65x21 мм
