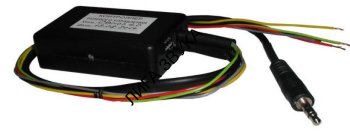

Контроллер (адаптер) рулевого управления Omega Clarion 4.0

Контроллер (адаптер) рулевого управления OMEGA Clarion 4.0

С помощью этого устройства посредством штатных кнопок управления аудиосистемой на руле можно управлять нештатным головным устройством Clarion, имеющим вход для подключения проводного джойстика (W/R, Wired).

Устройство имеет возможность подключения к 35-и различным автомобилям. Выбор автомобиля осуществляется при помощи внешних перемычек (см. фото).

Назначение проводов контроллера управления:

Красный – BATT (подключается к +12В постоянному).

Желтый – ACC (подключается к +12В от замка зажигания).!!!

Красный и желтый провода вместе не объединять!!!

Черный – GND (подключается к земле).Если на разъеме автомобиля присутствует контакт REM.GND его необходимо дополнительно соединить с GND (земля автомобиля)!

Зеленый – аналоговый вход1 для сигналов с кнопок на руле. (Подключается к REM.LINE1).

Серый – аналоговый вход2 для сигналов с кнопок на руле. (Подключается к REM.LINE2).

ВНИМАНИЕ: Если REM.LINE2 не используется необходимо изолировать этот провод!Кабель с разъемом «миниджек» - выход для Clarion.

В адаптере реализованы следующие функции (короткое/длительное нажатие) MUTE/PAUSE, SOURCE/BAND, PRESET+/SEEK+ PRESET-/SEEK-, VOL+, VOL-Если на руле присутствуют кнопки управления телефоном, то они будут выполнять функцию MUTE.

АВТОМОБИЛИ:

• Acura MDX -2002 (3-кнопки)
• Acura MDX 2002+ (4-кнопки)
• Alfa Romeo 147 2006
• Chevrolet Evanda, Lacetti, Rezzo, Aveo
• Chevrolet Captiva, Epica, Daewoo Magnus
• Ford Explorer до 2007, Expedition 2004, Aviator, Navigator после 2007, Explorer после 2007, Aviator, Navigator до 2007, Focus II, C-Max, S-Max, Kuga, Fusion, F150, Focus III
• Honda Accord после 2003, CR-V после 2007, Civic 4D, 5D, Jazz, CR-V 2002
• Hyundai Getz, Elantra, Santa Fe, NF, Grandeur, iX-55
• Jaguar X-Type, S-Type
• Kia Ceed, Sorento 2004, Sorento 2007, Magentis 2007, Opirus
• Land Rover Discovery 3, Freelander 2, Range Rover Sport 2007, Discovery 2, Freelander, Rover 75
• Mazda 3, 5, 6, MPV, CX7, CX9
• Mitsubishi Galant 2007, Eclipse, Pajero 4, Lancer 10, Outlander XL, Galant 2008
• Nissan Maxima, X-Trail, Patrol, Pathfinder, Murano, Qashqai, Navara, Micra, X-Trail (после 2008), Note, Tiida, Pathfinder, Qashqai (если магнитола была с монитором)
• Opel Vectra B, Omega B, Zafira A, Astra G
• Ssang Yong Rexton, Kyron, Actyon, Kyron New, Actyon New, Rexton New
• Subaru Forester, Impreza, Legacy, Impreza, SUV 2013
• Suzuki Grand Vitara XL-7, Liana, Grand Vitara 2007, SX-4
• Toyota и Lexus RAV4 (старые), Остальные кроме Corolla Verso и Lexus LS, Camry 2012
